ГДЗ по Технологии 7 класс учебник Глозман Е.С., Кожина О.А., Хотунцев Ю.Л., Кудакова Е.Н. номер 1

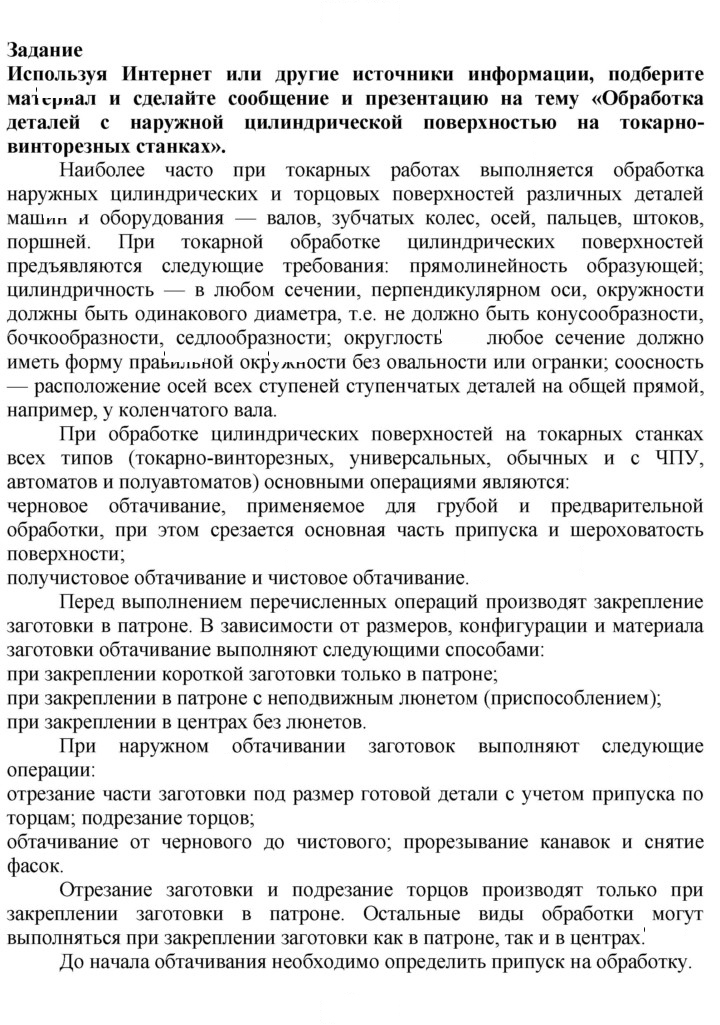

Задание Используя Интернет или другие источники информации, подберите мазсриал и сделайте сообщение и презентацию на тему «Обработка деталей с наружной цилиндрической поверхностью на токарно винторезных станках» Наиболее часто при токарных работах выполняется обработка наружных цилиндрических и торцовых поверхностей различных деталей машин и оборудования — валов, зубчатых колес, осей, пальцев, штоков поршней. При токарной — обработке цилиндрических — поверхностей предъявляются следующие требования: прямолинейность образующей цилиндричность — в любом сечении, перпендикулярном оси, окружности должны быть одинакового диаметра, т.е. не должно быть конусообразности бочкообразности, седлообразности; округлость любое сечение должно иметь форму правильной окрумности без овальности или огранки; соосность расположение осей всех ступеней ступенчатых деталей на общей прямой например, у коленчатого вала При обработке цилиндрических поверхностей на токарных станках всех типов (токарно-винторезных, универсальных, обычных и с ЧПУ автоматов и полуавтоматов) основными операциями являются черновое обтачивание, применяемое для грубой и предварительной обработки, при этом срезается основная часть припуска и шероховатость поверхности получистовое обтачивание и чистовое обтачивание Перед выполнением перечисленных операций производят закрепление заготовки в патроне. В зависимости от размеров, конфигурации и материала заготовки обтачивание выполняют следующими способами при закреплении короткой заготовки только в патроне при закреплении в патроне с неподвижным люнетом (приспособлением) при закреплении в центрах без люнетов При наружном — обтачивании заготовок выполняют — следующие операции отрезание части заготовки под размер готовой детали с учетом припуска по торцам; подрезание торцов обтачивание от чернового до чистового; прорезывание канавок и снятие фасок Отрезание заготовки и подрезание торцов производят только при закреплении заготовки в патроне. Остальные виды обработки могут выполняться при закреплении заготовки как в патроне, так и в центрах До начала обтачивания необходимо определить припуск на обработку

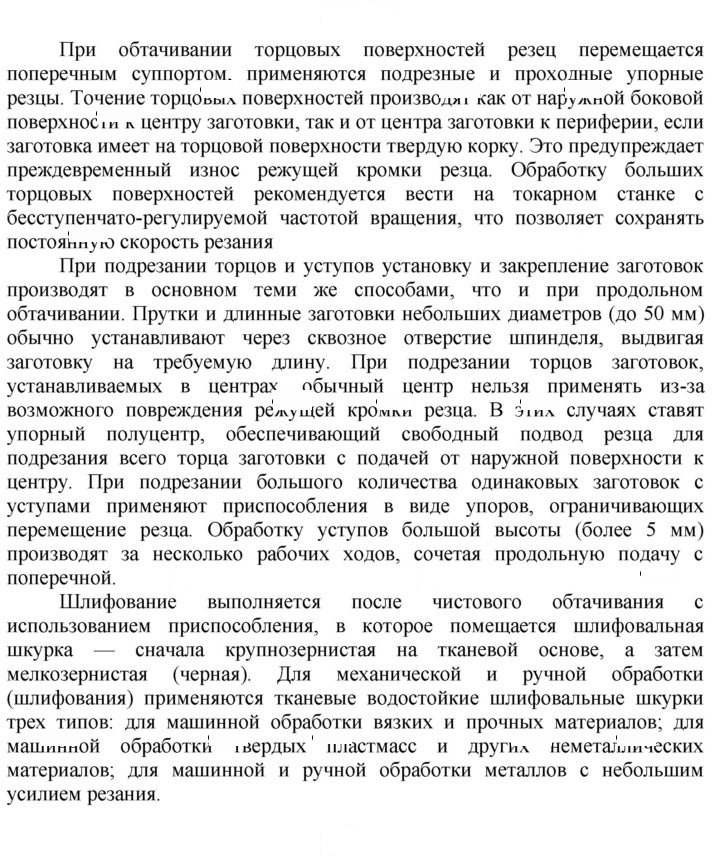

При обтачивании торцовых поверхностей резец перемещается поперечным суппортом. применяются подрезные и проходные упорные резцы. Точение торцовыл поверхностей произвОди: как от нарулжной боковой поверхносли к центру заготовки, так и от центра заготовки к периферии, если заготовка имеет на торцовой поверхности твердую корку. Это предупреждает преждевременный износ режущей кромки резца. Обработку больших торцовых поверхностей рекомендуется вести на токарном станке с бесступенчато-регулируемой частотой вращения, что позволяет сохранять постоянную скорость резания При подрезании торцов и уступов установку и закрепление заготовок производят в основном теми же способами, что и при продольном обтачивании. Прутки и длинные заготовки небольших диаметров (до 50 мм) обычно устанавливают через сквозное отверстие шпинделя, выдвигая заготовку на требуемую длину. При подрезании торцов заготовок устанавливаемых в центрах обычный центр нельзя применять из-за возможного повреждения рёжущей кромки резца. В Зил случаях ставят упорный полуцентр, обеспечивающий свободный подвод резца для подрезания всего торца заготовки с подачей от наружной поверхности к центру. При подрезании большого количества одинаковых заготовок с уступами применяют приспособления в виде упоров, ограничивающих перемещение резца. Обработку уступов большой высоты (более 5 мм) производят за несколько рабочих ходов, сочетая продольную подачу с поперечной Шлифование выполняется после — чистового — обтачивания с использованием приспособления, в которое помещается шлифовальная шкурка — сначала крупнозернистая на тканевой основе, а затем мелкозернистая (черная). Для механической и ручной — обработки (шлифования) применяются тканевые водостойкие шлифовальные шкурки трех типов: для машинной обработки вязких и прочных материалов; для машинной обработки вердых' пластмасс и другил неметаллических материалов; для машинной и ручной обработки металлов с небольшим усилием резания
