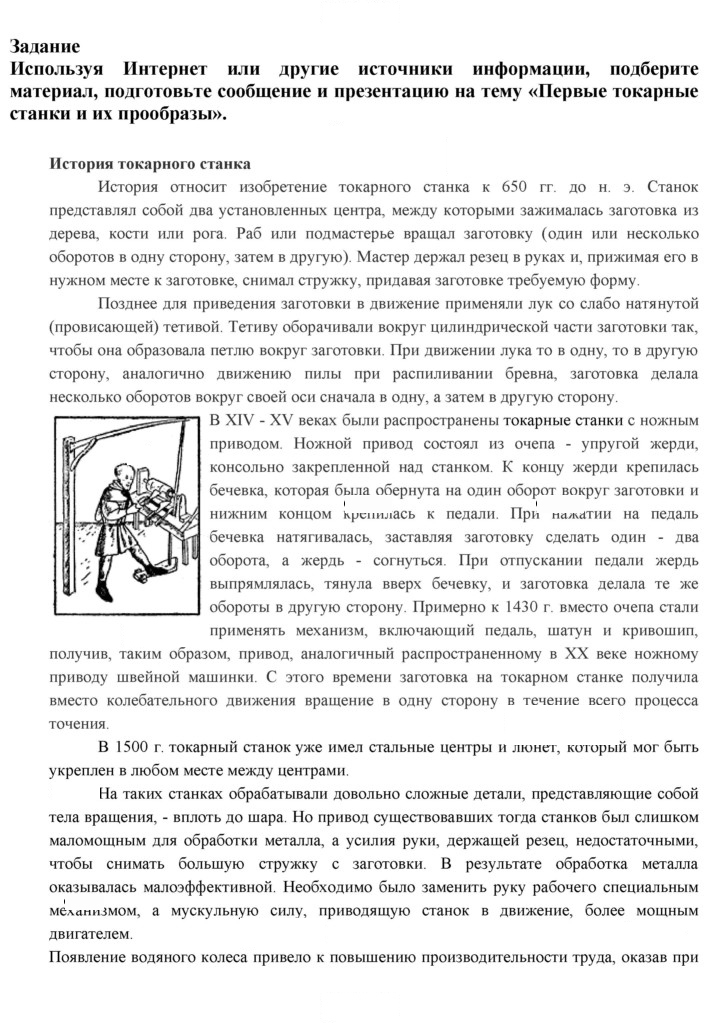

Задание Используя Интернет или другие источники информации, подберите материал, подготовьте сообщение и презентацию на тему «Первые токарные станки и их прообразы» История токарного станка История относит изобретение токарного станка к 650 гг. до н. э. Станок представлял собой два установленных центра, между которыми зажималась заготовка из дерева, кости или рога. Раб или подмастерье вращал заготовку (один или несколько оборотов в одну сторону, затем в другую). Мастер держал резец в руках и, прижимая его в нужном месте к заготовке, снимал стружку, придавая заготовке требуемую форму Позднее для приведения заготовки в движение применяли лук со слабо натянутой (провисающей) тетивой. Тетиву оборачивали вокруг цилиндрической части заготовки так чтобы она образовала петлю вокруг заготовки. При движении лука то в одну, то в другую сторону, аналогично движению пилы при распиливании бревна, заготовка делала несколько оборотов вокруг своей оси сначала в одну, а затем в другую сторону В Ж1У - ХУ веках были распространены токарные станки с ножным приводом. Ножной привод состоял из очепа - упругой жерди консольно закрепленной над станком. К концу жерди крепилась бечевка, которая была обернута на один оборот вокруг заготовки и нижним концом преииайсь к педали. При нажатии на педаль бечевка натягивалась, заставляя заготовку сделать один - два оборота, а жердь - согнуться. При отпускании педали жердь выпрямлялась, тянула вверх бечевку, и заготовка делала те же обороты в другую сторону. Примерно к 1430 г. вместо очепа стали применять механизм, включающий педаль, шатун и кривошип получив, таким образом, привод, аналогичный распространенному в ХХ веке ножному приводу швейной машинки. С этого времени заготовка на токарном станке получила вместо колебательного движения вращение в одну сторону в течение всего процесса точения В 1500 г. токарный станок уже имел стальные центры и люнет, который мог быть укреплен в любом месте между центрами На таких станках обрабатывали довольно сложные детали, представляющие собой тела вращения, - вплоть до шара. Но привод существовавших тогда станков был слишком маломощным для обработки металла, а усилия руки, держащей резец, недостаточными чтобы снимать большую стружку с заготовки. В результате обработка металла оказывалась малоэффективной. Необходимо было заменить руку рабочего специальным механизмом, а мускульную силу, приводящую станок в движение, более мощным двигателем Появление водяного колеса привело к повышению производительности труда, оказав при

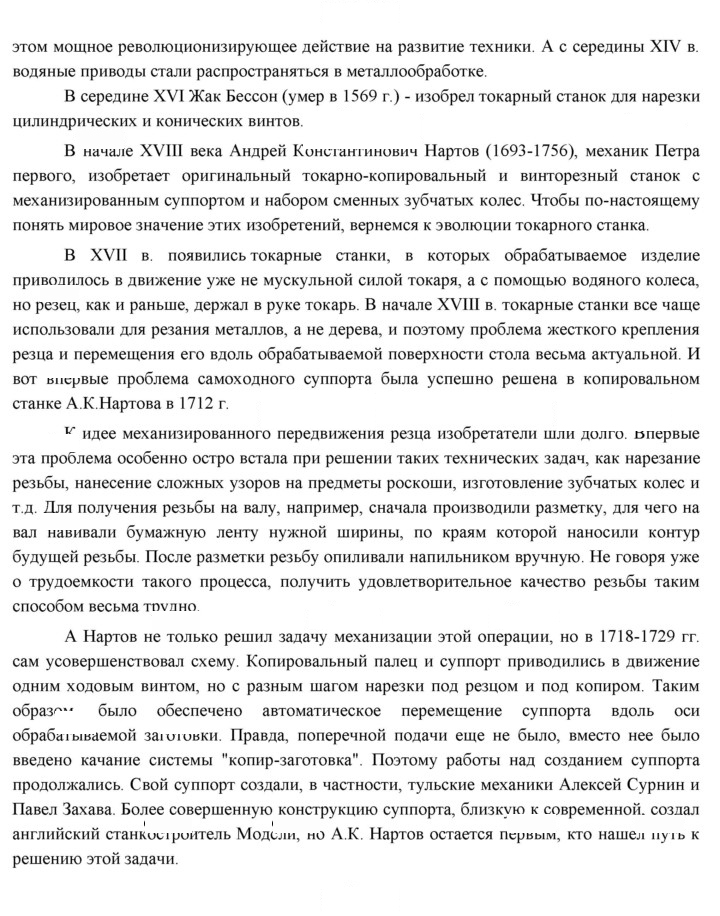

этом мощное революционизирующее действие на развитие техники. А с середины ХГУ в водяные приводы стали распространяться в металлообработке В середине ХУТ Жак Бессон (умер в 1569 г.) - изобрел токарный станок для нарезки цилиндрических и конических винтов В начале ХУШ века Андрей Константинович Нартов (1693-1756), механик Петра первого, изобретает оригинальный токарно-копировальный и винторезный станок с механизированным суппортом и набором сменных зубчатых колес. Чтобы по-настоящему понять мировое значение этих изобретений, вернемся к эволюции токарного станка В ХУП в. появились токарные станки, в которых обрабатываемое изделие приволилось в движение уже не мускульной силой токаря, а с помощью водяного колеса но резец, как и раньше, держал в руке токарь. В начале ХУШ в. токарные станки все чаще использовали для резания металлов, а не дерева, и поэтому проблема жесткого крепления резца и перемещения его вдоль обрабатываемой поверхности стола весьма актуальной. И вот висрвые проблема самоходного суппорта была успешно решена в копировальном станке А.К.Нартова в 1712 г %° идее механизированного передвижения резца изобретатели шли долго. эпервые эта проблема особенно остро встала при решении таких технических задач, как нарезание резьбы, нанесение сложных узоров на предметы роскоши, изготовление зубчатых колес и т.д. Для получения резьбы на валу, например, сначала производили разметку, для чего на вал навивали бумажную ленту нужной ширины, по краям которой наносили контур будущей резьбы. После разметки резьбу опиливали напильником вручную. Не говоря уже о трудоемкости такого процесса, получить удовлетворительное качество резьбы таким способом весьма тоулно А Нартов не только решил задачу механизации этой операции, но в 1718-1729 гг сам усовершенствовал схему. Копировальный палец и суппорт приводились в движение одним ходовым винтом, но с разным шагом нарезки под резцом и под копиром. Таким образо“ было обеспечено автоматическое перемещение суппорта вдоль оси обрабатываемой заготовки. Правда, поперечной подачи еще не было, вместо нее было введено качание системы "копир-заготовка". Поэтому работы над созданием суппорта продолжались. Свой суппорт создали, в частности, тульские механики Алексей Сурнин и Павел Захава. Более совершенную конструкцию суппорта, близкую к современной. создал английский станкостроитель Модсли, но А.К. Нартов остается первым, кто нашёл путь К решению этой задачи

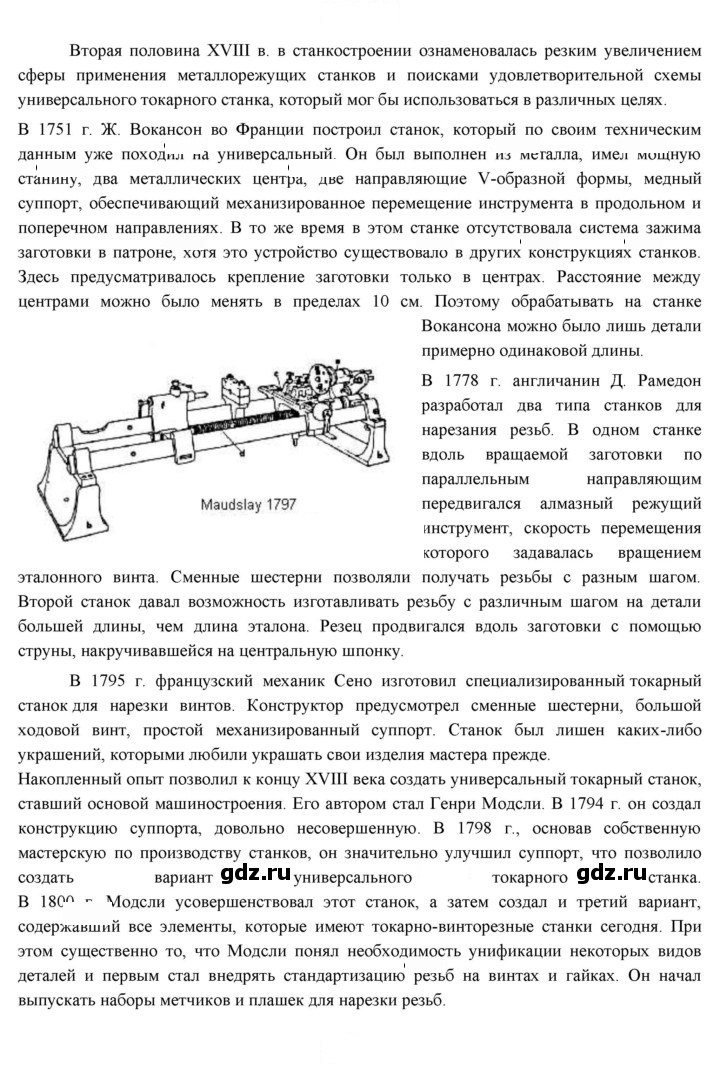

Вторая половина ХУШ в. в станкостроении ознаменовалась резким увеличением сферы применения металлорежущих станков и поисками удовлетворительной схемы универсального токарного станка, который мог бы использоваться в различных целях В 1751 г. Ж. Вокансон во Франции построил станок, который по своим техническим данным уже похоДил на универсальный. Он был выполнен из металла, имел мощную станину, два металлических центра, две направляющие У-образной формы, медный суппорт, обеспечивающий механизированное перемещение инструмента в продольном и поперечном направлениях. В то же время в этом станке отсутствовала система зажима заготовки в патроне, хотя это устройство существовало в других конструкциях станков Здесь предусматривалось крепление заготовки только в центрах. Расстояние между центрами можно было менять в пределах 10 см. Поэтому обрабатывать на станке Вокансона можно было лишь детали примерно одинаковой длины

М Рам та вое разработал два типа станков для (ЕН нарезания резьб. В одном станке Е вдоль — вращаемой — заготовки — по ы параллельным направляющим Маидз!ау 1797 передвигался алмазный — режущий и инструмент, скорость перемещения которого — задавалась — вращением эталонного винта. Сменные шестерни позволяли получать резьбы с разным шагом Второй станок давал возможность изготавливать резьбу с различным шагом на детали большей длины, чем длина эталона. Резец продвигался вдоль заготовки с помощью струны, накручивавшейся на центральную шпонку В 1795 г. французский механик Сено изготовил специализированный токарный станок для нарезки винтов. Конструктор предусмотрел сменные шестерни, большой ходовой винт, простой механизированный суппорт. Станок был лишен каких-либо украшений, которыми любили украшать свои изделия мастера прежде Накопленный опыт позволил к концу ХУШ века создать универсальный токарный станок ставший основой машиностроения. Его автором стал Генри Модсли. В 1794 г. он создал конструкцию суппорта, довольно несовершенную. В 1798 г., основав собственную мастерскую по производству станков, он значительно улучшил суппорт, что позволило создать вариант 942.ги универсального токарного 942.ГЧстанка В 180% - Модсли усовершенствовал этот станок, а затем создал и третий вариант содержавший все элементы, которые имеют токарно-винторезные станки сегодня. При этом существенно то, что Модсли понял необходимость унификации некоторых видов деталей и первым стал внедрять стандартизацию резьб на винтах и гайках. Он начал выпускать наборы метчиков и плашек для нарезки резьб

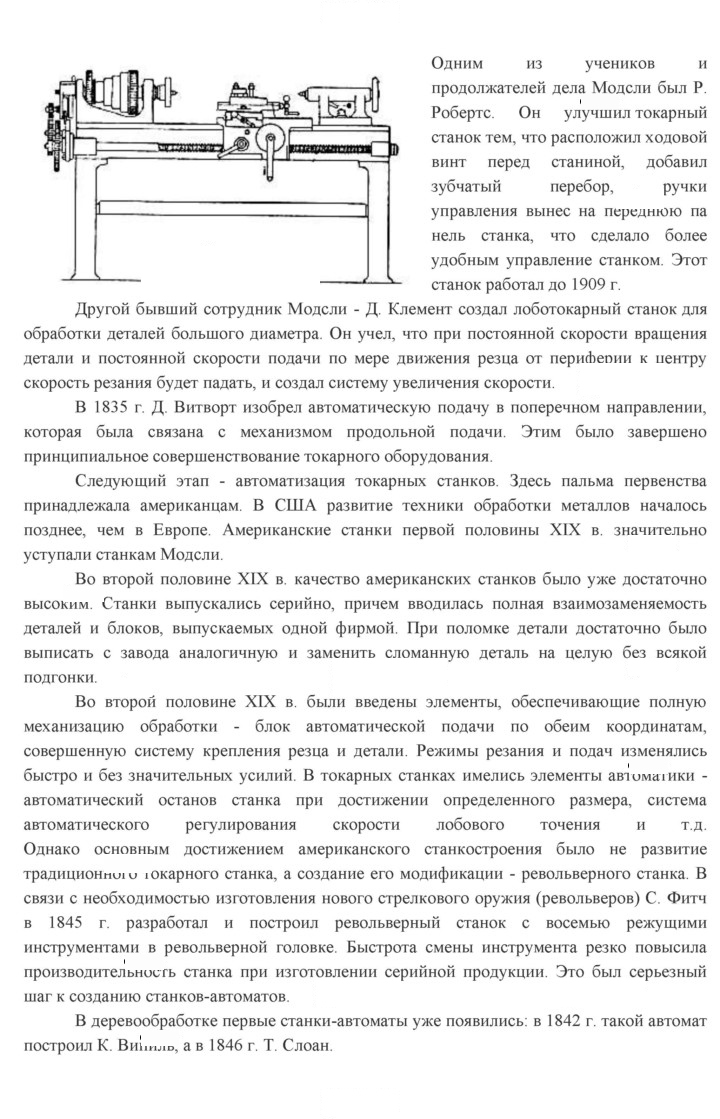

Одним из учеников и продолжателей дела Модсли был Р Робертс. Он улучшил токарный станок тем, что расположил ходовой винт перед станиной, добавил зубчатый перебор, ручки управления вынес на переднюю па нель станка, что сделало более удобным управление станком. Этот станок работал до 1909 г Другой бывший сотрудник Модсли - Д. Клемент создал лоботокарный станок для обработки деталей большого диаметра. Он учел, что при постоянной скорости вращения детали и постоянной скорости подачи по мере движения резца от периферии к пентру скорость резания будет падать, и создал систему увеличения скорости В 1835 г. Д. Витворт изобрел автоматическую подачу в поперечном направлении которая была связана с механизмом продольной подачи. Этим было завершено принципиальное совершенствование токарного оборудования Следующий этап - автоматизация токарных станков. Здесь пальма первенства принадлежала американцам. В США развитие техники обработки металлов началось позднее, чем в Европе. Американские станки первой половины Х1Х в. значительно уступали станкам Модсли Во второй половине ХХ в. качество американских станков было уже достаточно высоким. Станки выпускались серийно, причем вводилась полная взаимозаменяемость деталей и блоков, выпускаемых одной фирмой. При поломке детали достаточно было выписать с завода аналогичную и заменить сломанную деталь на целую без всякой подгонки Во второй половине Х1Х в. были введены элементы, обеспечивающие полную механизацию обработки - блок автоматической подачи по обеим координатам совершенную систему крепления резца и детали. Режимы резания и подач изменялись быстро и без значительных усилий. В токарных станках имелись элементы автоматики автоматический останов станка при достижении определенного размера, система автоматического регулирования скорости лобового точения и т.д Однако основным достижением американского станкостроения было не развитие традиционно о гокарного станка, а создание его модификации - револьверного станка. В связи с необходимостью изготовления нового стрелкового оружия (револьверов) С. Фитч в 1845 г. разработал и построил револьверный станок с восемью режущими инструментами в револьверной головке. Быстрота смены инструмента резко повысила производительность станка при изготовлении серийной продукции. Это был серьезный шаг к созданию станков-автоматов В деревообработке первые станки-автоматы уже появились: в 1842 г. такой автомат построил К. Вийи.ль, а в 1846 г. Т. Слоан

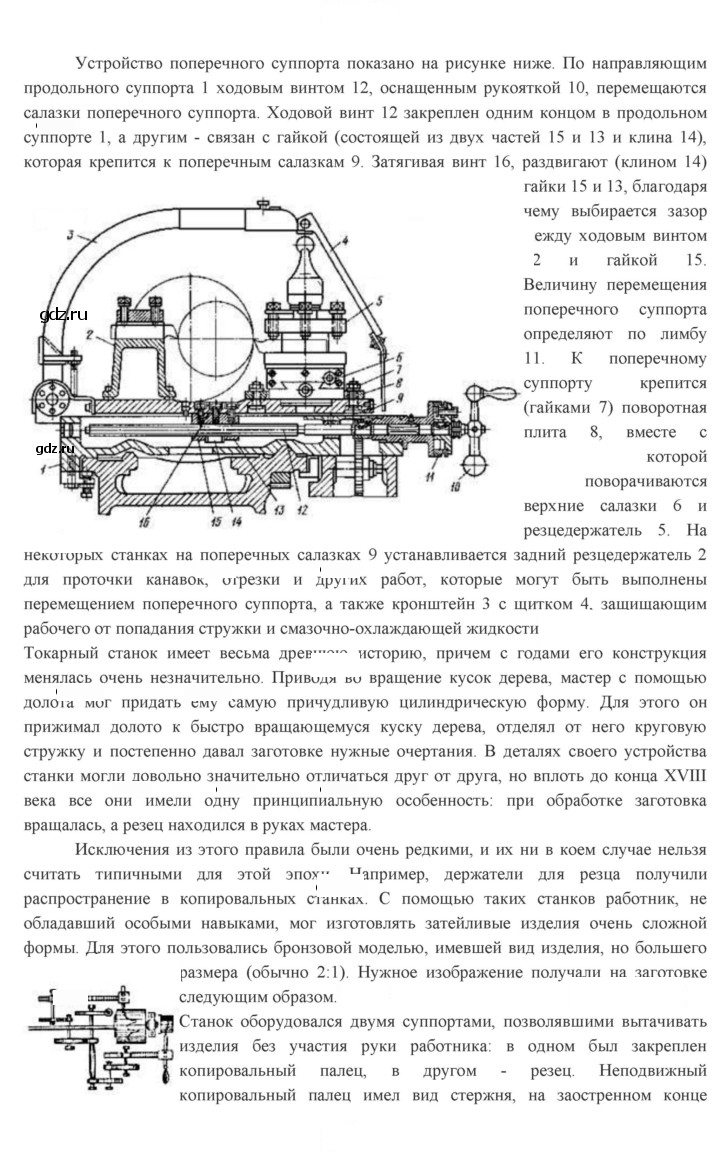

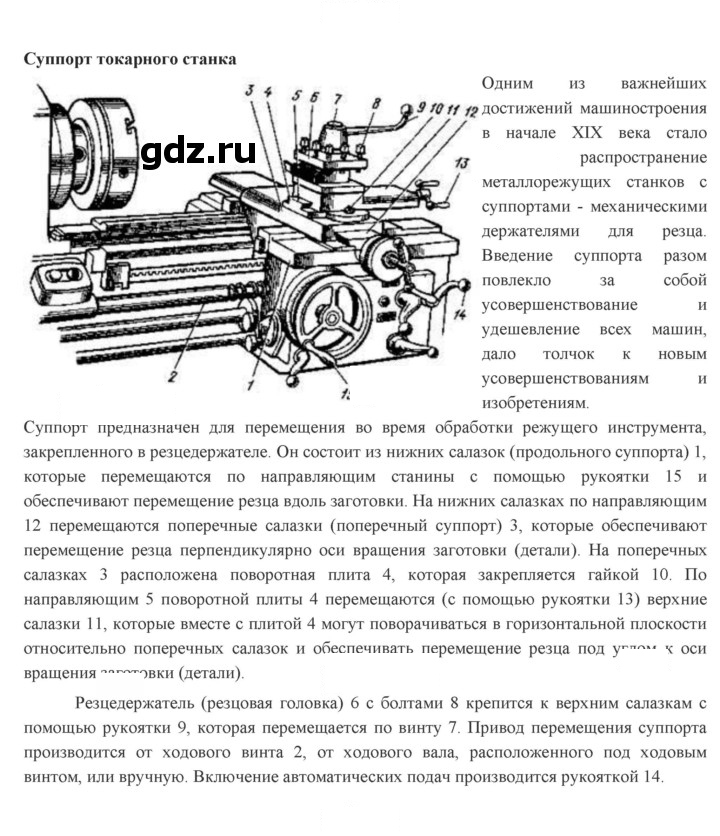

Устройство поперечного суппорта показано на рисунке ниже. По направляющим продольного суппорта 1 ходовым винтом 12, оснащенным рукояткой 10, перемещаются салазки поперечного суппорта. Ходовой винт 12 закреплен одним концом в продольном суппорте 1, а другим - связан с гайкой (состоящей из двух частей 15 и 13 и клина 14) которая крепится к поперечным салазкам 9. Затягивая винт 16, раздвигают (клином 14) гайки 15 и 13, благодаря чему выбирается зазор ежду ходовым винтом 2 и — гайкой 15 Величину перемещения поперечного — суппорта определяют по лимбу 1. К — поперечному СЗ ' а : суппорту крепится \ У УД ИННА: У Оо у бин нннй а : (гайками 7) поворотная 0: оониерн т и

о хо Еее и ар которой поворачиваются верхние салазки б и # „" резцедержатель 5. На некоторых станках на поперечных салазках 9 устанавливается задний резцедержатель 2 для проточки канавок, отрезки и дру! их работ, которые могут быть выполнены перемещением поперечного суппорта, а также кронштейн 3 с щитком 4. защищающим рабочего от попадания стружки и смазочно-охлаждающей жидкости Токарный станок имеет весьма древ*“^'^ историю, причем с годами его конструкция менялась очень незначительно. Приводя во вращение кусок дерева, мастер с помощью долота мог придать ему самую причудливую цилиндрическую форму. Для этого он прижимал долото к быстро вращающемуся куску дерева, отделял от него круговую стружку и постепенно давал заготовке нужные очертания. В деталях своего устройства станки могли довольно значительно отличаться друг от друга, но вплоть до конца ХУШ века все они имели одну принципиальную особенность: при обработке заготовка вращалась, а резец находился в руках мастера Исключения из этого правила были очень редкими, и их ни в коем случае нельзя считать типичными для этой эпох“ Чапример, держатели для резца получили распространение в копировальных станках. С помощью таких станков работник, не обладавший особыми навыками, мог изготовлять затейливые изделия очень сложной формы. Для этого пользовались бронзовой моделью, имевшей вид изделия, но большего размера (обычно 2:1). Нужное изображение получали на заготовке следующим образом Станок оборудовался двумя суппортами, позволявшими вытачивать изделия без участия руки работника: в одном был закреплен копировальный — палец, в другом - — резец. — Неподвижный копировальный палец имел вид стержня, на заостренном конце

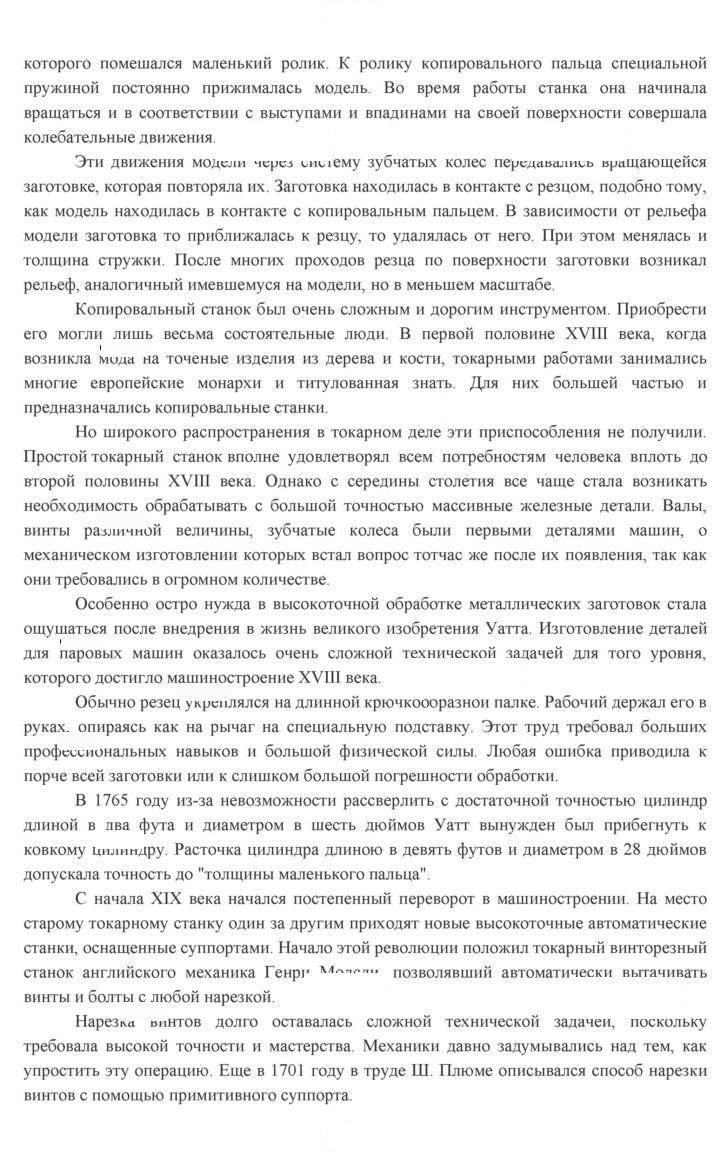

которого помешался маленький ролик. К ролику копировального пальца специальной пружиной постоянно прижималась модель. Во время работы станка она начинала вращаться и в соответствии с выступами и впадинами на своей поверхности совершала колебательные движения Эти движения модели через систему зубчатых колес передавались вращающейся заготовке, которая повторяла их. Заготовка находилась в контакте с резцом, подобно тому как модель находилась в контакте с копировальным пальцем. В зависимости от рельефа модели заготовка то приближалась к резцу, то удалялась от него. При этом менялась и толщина стружки. После многих проходов резца по поверхности заготовки возникал рельеф, аналогичный имевшемуся на модели, но в меньшем масштабе Копировальный станок был очень сложным и дорогим инструментом. Приобрести его могли лишь весьма состоятельные люди. В первой половине ХУШ века, когда возникла мода на точеные изделия из дерева и кости, токарными работами занимались многие европейские монархи и титулованная знать. Для них большей частью и предназначались копировальные станки Но широкого распространения в токарном деле эти приспособления не получили Простой токарный станок вполне удовлетворял всем потребностям человека вплоть до второй половины ХУШ века. Однако с середины столетия все чаще стала возникать необходимость обрабатывать с большой точностью массивные железные детали. Валы винты различной величины, зубчатые колеса были первыми деталями машин, 0 механическом изготовлении которых встал вопрос тотчас же после их появления, так как они требовались в огромном количестве Особенно остро нужда в высокоточной обработке металлических заготовок стала ощущаться после внедрения в жизнь великого изобретения Уатта. Изготовление деталей для паровых машин оказалось очень сложной технической задачей для того уровня которого достигло машиностроение ХУШ века Обычно резец укрсеилялся на длинной крючкоооразной палке. Рабочий держал его в руках. опираясь как на рычаг на специальную подставку. Этот труд требовал больших профессиональных навыков и большой физической силы. Любая ошибка приводила к порче всей заготовки или к слишком большой погрешности обработки В 1765 году из-за невозможности рассверлить с достаточной точностью цилиндр длиной в лва фута и диаметром в шесть дюймов Уатт вынужден был прибегнуть к ковкому цилинпдру. Расточка цилиндра длиною в девять футов и диаметром в 28 дюймов допускала точность до "толщины маленького пальца" С начала Х1Х века начался постепенный переворот в машиностроении. На место старому токарному станку один за другим приходят новые высокоточные автоматические станки, оснащенные суппортами. Начало этой революции положил токарный винторезный станок английского механика Генри \М^"^"" позволявший автоматически вытачивать винты и болты с любой нарезкой Нарезка винтов долго оставалась сложной технической задачеи, поскольку требовала высокой точности и мастерства. Механики давно задумывались над тем, как упростить эту операцию. Еще в 1701 году в труде Ш. Плюме описывался способ нарезки винтов с помощью примитивного суппорта

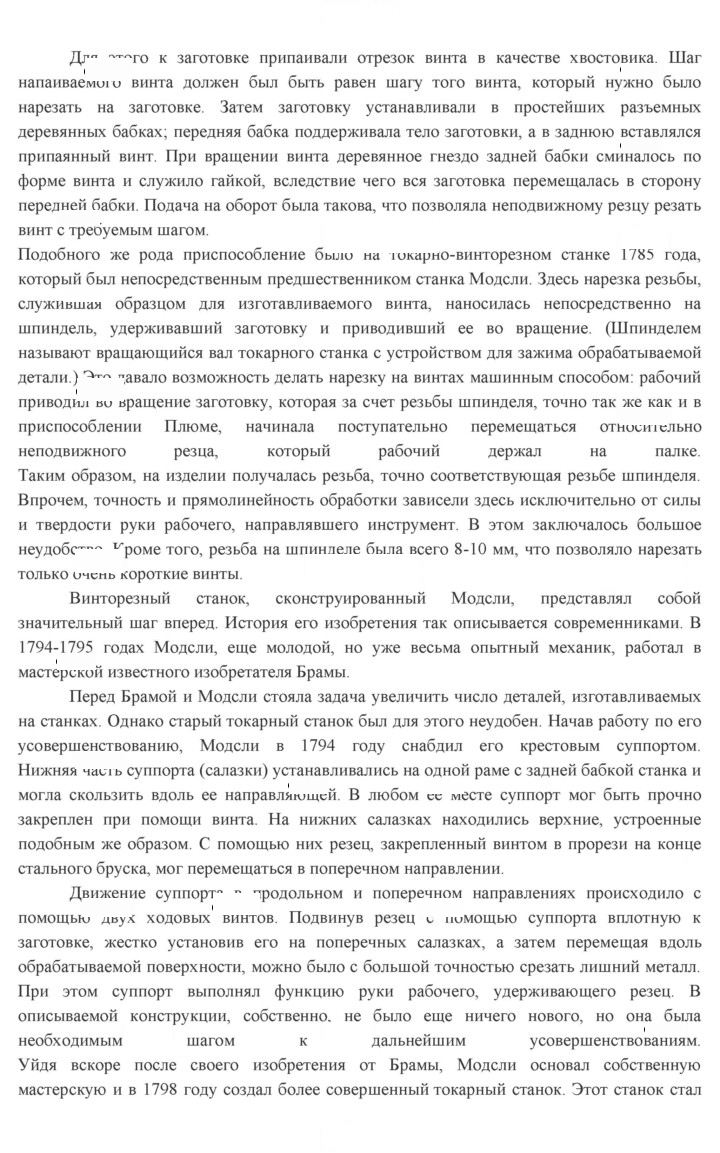

Дл” “7-го к заготовке припаивали отрезок винта в качестве хвостовика. Шаг напаиваемого винта должен был быть равен шагу того винта, который нужно было нарезать на заготовке. Затем заготовку устанавливали в простейших разъемных деревянных бабках; передняя бабка поддерживала тело заготовки, а в заднюю вставлялся припаянный винт. При вращении винта деревянное гнездо задней бабки сминалось по форме винта и служило гайкой, вследствие чего вся заготовка перемещалась в сторону передней бабки. Подача на оборот была такова, что позволяла неподвижному резцу резать винт с треоуемым шагом Подобного же рода приспособление было на токарно-винторезном станке 1785 года который был непосредственным предшественником станка Модсли. Здесь нарезка резьбы служившая образцом для изготавливаемого винта, наносилась непосредственно на шпиндель, удерживавший заготовку и приводивший её во вращение. (Шпинделем называют вращающийся вал токарного станка с устройством для зажима обрабатываемой детали.) \=- "авало возможность делать нарезку на винтах машинным способом: рабочий приводил во вращение заготовку, которая за счет резьбы шпинделя, точно так же как ив приспособлении Плюме, начинала — поступательно — перемещаться — относительно неподвижного резца, который рабочий держал на палке Таким образом, на изделии получалась резьба, точно соответствующая резьбе шпинделя Впрочем, точность и прямолинейность обработки зависели здесь исключительно от силы и твердости руки рабочего, направлявшего инструмент. В этом заключалось большое неудобс-^^ “роме того, резьба на шпинлеле была всего 8-10 мм, что позволяло нарезать ТОЛЬКО очень короткие винты Винторезный — станок, — сконструированный — Модсли, — представлял — собой значительный шаг вперед. История его изобретения так описывается современниками. В 1794-1795 годах Модсли, еще молодой, но уже весьма опытный механик, работал в мастерской известного изобретателя Брамы Перед Брамой и Модсли стояла задача увеличить число деталей, изготавливаемых на станках. Однако старый токарный станок был для этого неудобен. Начав работу по его усовершенствованию, Модсли в 1794 году снабдил его крестовым суппортом Нижняя часть суппорта (салазки) устанавливались на одной раме с задней бабкой станка и могла скользить вдоль ее направляющей. В любом сс месте суппорт мог быть прочно закреплен при помощи винта. На нижних салазках находились верхние, устроенные подобным же образом. С помощью них резец, закрепленный винтом в прорези на конце стального бруска, мог перемещаться в поперечном направлении Движение суппорт” ^ продольном и поперечном направлениях происходило с ПОМОЩЬЮ двух ходовых винтов. Подвинув резец с номощью суппорта вплотную к заготовке, жестко установив его на поперечных салазках, а затем перемещая вдоль обрабатываемой поверхности, можно было с большой точностью срезать лишний металл При этом суппорт выполнял функцию руки рабочего, удерживающего резец. В описываемой конструкции, собственно. не было еще ничего нового, но она была необходимым шагом к дальнейшим усовершенствованиям Уйдя вскоре после своего изобретения от Брамы, Модсли основал собственную мастерскую и в 1798 году создал более совершенный токарный станок. Этот станок стал

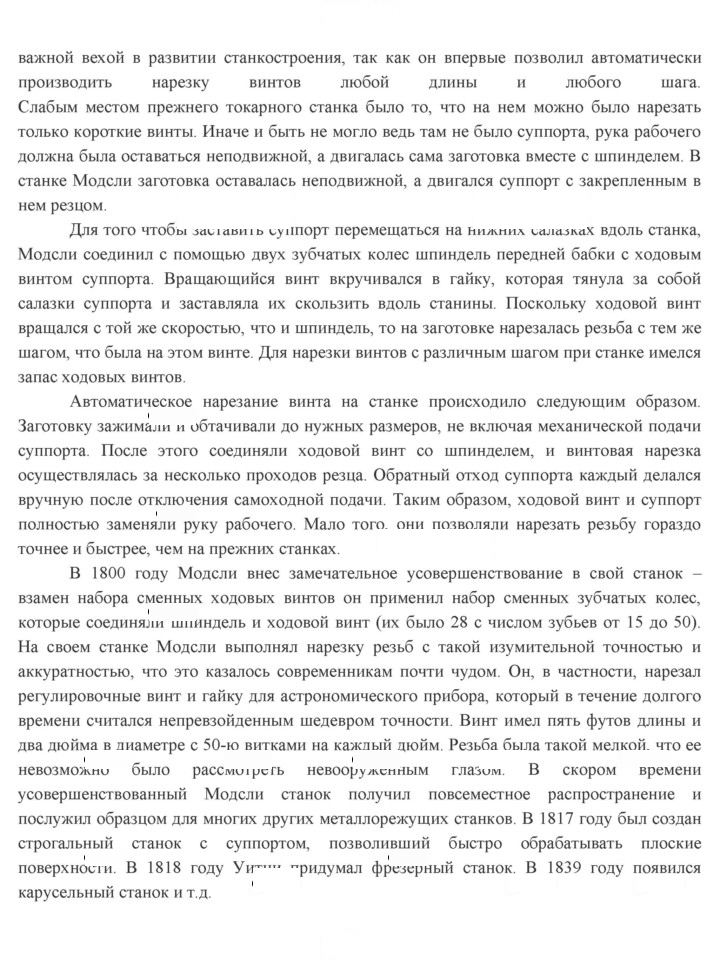

важной вехой в развитии станкостроения, так как он впервые позволил автоматически производить нарезку винтов любой длины и любого шага Слабым местом прежнего токарного станка было то, что на нем можно было нарезать только короткие винты. Иначе и быть не могло ведь там не было суппорта, рука рабочего должна была оставаться неподвижной, а двигалась сама заготовка вместе с шпинделем. В станке Модсли заготовка оставалась неподвижной, а двигался суппорт с закрепленным в нем резцом Для того чтобы заставить суипорт перемещаться на нижних салазкаХ Вдоль станка Модсли соединил с помощью двух зубчатых колес шпиндель передней бабки с ходовым винтом суппорта. Вращающийся винт вкручивался в гайку, которая тянула за собой салазки суппорта и заставляла их скользить вдоль станины. Поскольку ходовой винт вращался с той же скоростью, что и шпиндель, то на заготовке нарезалась резьба с тем же шагом, что была на этом винте. Для нарезки винтов с различным шагом при станке имелся запас ходовых винтов Автоматическое нарезание винта на станке происходило следующим образом Заготовку зажимали и обтачивали до нужных размеров, не включая механической подачи суппорта. После этого соединяли ходовой винт со шпинделем, и винтовая нарезка осуществлялась за несколько проходов резца. Обратный отход суппорта каждый делался вручную после отключения самоходной подачи. Таким образом, ходовой винт и суппорт полностью заменяли руку рабочего. Мало того. они позволяли нарезать резьбу гораздо точнее и быстрее, чем на прежних станках В 1800 году Модсли внес замечательное усовершенствование в свой станок взамен набора сменных ходовых винтов он применил набор сменных зубчатых колес которые соединяли шийндель и ходовой винт (их было 28 с числом зубьев от 15 до 50) На своем станке Модсли выполнял нарезку резьб с такой изумительной точностью и аккуратностью, что это казалось современникам почти чудом. Он, в частности, нарезал регулировочные винт и гайку для астрономического прибора, который в течение долгого времени считался непревзойденным шедевром точности. Винт имел пять футов длины и два дюйма в лиаметре с 50-ю витками на кажлый дюйм. Резьба была такой мелкой. что ее невозможно было расСмо1:регь невоору женНым глазом. В скором — времени усовершенствованный Модсли станок получил повсеместное распространение и послужил образцом для многих других металлорежущих станков. В 1817 году был создан строгальный станок с суппортом, позволивший быстро обрабатывать плоские поверхности. В 1818 году Уи"! придумал фрезерный станок. В 1839 году появился карусельный станок и т.д. ‚

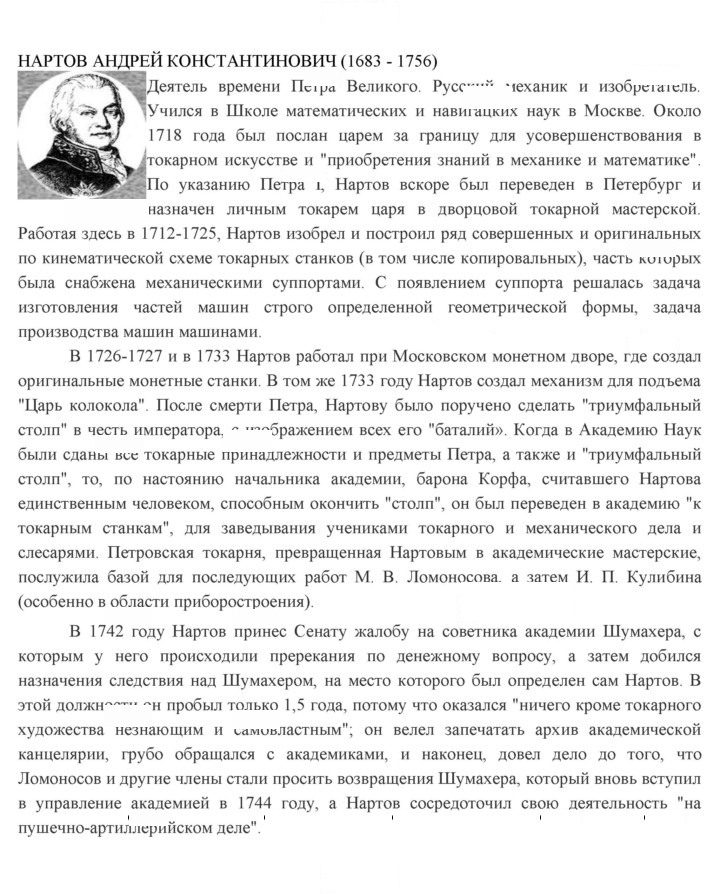

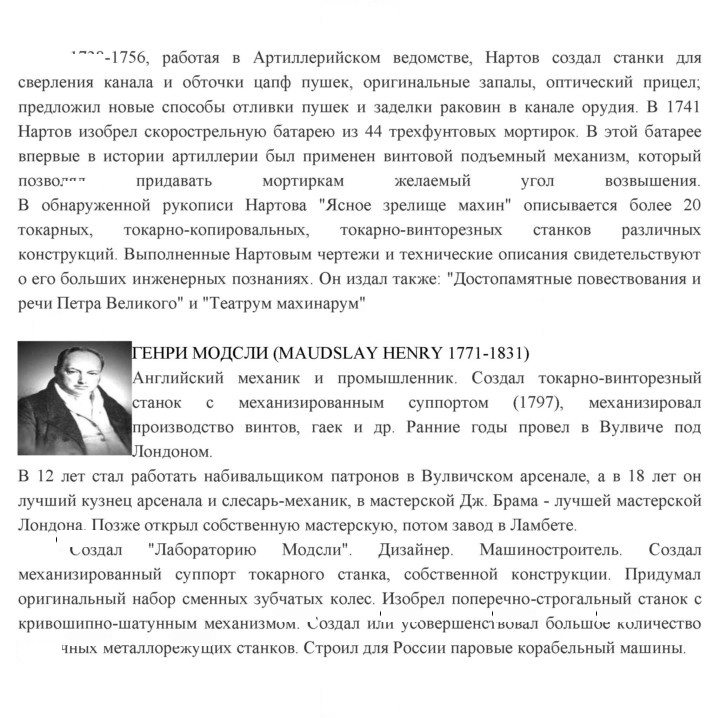

НАРТОВ АНДРЕЙ КОНСТАНТИНОВИЧ (1683 - 1756) Деятель времени Пс:ра Великого. Русс ‘чеханик и изобретатель Учился в Школе математических и навигацких наук в Москве. Около 1718 года был послан царем за границу для усовершенствования в токарном искусстве и "приобретения знаний в механике и математике" По указанию Петра 1, Нартов вскоре был переведен в Петербург и назначен личным токарем царя в дворцовой токарной мастерской Работая здесь в 1712-1725, Нартов изобрел и построил ряд совершенных и оригинальных по кинематической схеме токарных станков (в том числе копировальных), часть которых была снабжена механическими суппортами. С появлением суппорта решалась задача изготовления частей машин строго определенной геометрической формы, задача производства машин машинами В 1726-1727 и в 1733 Нартов работал при Московском монетном дворе, где создал оригинальные монетные станки. В том же 1733 году Нартов создал механизм для подъема "Царь колокола". После смерти Петра, Нартову было поручено сделать "триумфальный столп" в честь императора, ^ ''*^бражением всех его "баталий». Когда в Академию Наук были сданы все токарные принадлежности и предметы Петра, а также и "триумфальный столп", то, по настоянию начальника академии, барона Корфа, считавшего Нартова единственным человеком, способным окончить "столп", он был переведен в академию "к токарным станкам", для заведывания учениками токарного и механического дела и слесарями. Петровская токарня, превращенная Нартовым в академические мастерские послужила базой для последующих работ М. В. Ломоносова. а затем И. П. Кулибина (особенно в области приборостроения) В 1742 году Нартов принес Сенату жалобу на советника академии Шумахера, с которым у него происходили пререкания по денежному вопросу, а затем добился назначения следствия над Шумахером, на место которого был определен сам Нартов. В этой должн^^=* ^н пробыл только 1,5 года, потому что оказался "ничего кроме токарного художества незнаЮЩИМ и чамовластным"; он велел запечатать архив академической канцелярии, грубо обращался с академиками, и наконец, довел дело до того, что Ломоносов и другие члены стали просить возвращения Шумахера, который вновь вступил в управление ‚академией в 1744 году, а Нартов сосредоточил свою деятельность "на пушечно-артиллерийском деле"

1756, работая в Артиллерийском ведомстве, Нартов создал станки для сверления канала и обточки цапф пушек, оригинальные запалы, оптический прицел предложил новые способы отливки пушек и заделки раковин в канале орудия. В 1741 Нартов изобрел скорострельную батарею из 44 трехфунтовых мортирок. В этой батарее впервые в истории артиллерии был применен винтовой подъемный механизм, который позвол”" придавать мортиркам желаемый угол возвышения В обнаруженной рукописи Нартова "Ясное зрелище махин" описывается более 20 токарных, — токарно-копировальных, — токарно-винторезных — станков — различных конструкций. Выполненные Нартовым чертежи и технические описания свидетельствуют о его больших инженерных познаниях. Он издал также: "Достопамятные повествования и речи Петра Великого" и "Театрум махинарум" НРИ МОДСЛИ (МАОР$УГАУ НЕМВУ 1771-1831) Английский механик и промышленник. Создал токарно-винторезный станок с механизированным — суппортом — (1797), — механизировал производство винтов, гаек и др. Ранние годы провел в Вулвиче под ОоНдОНОМ В 12 лет стал работать набивальщиком патронов в Вулвичском арсенале, а в 18 лет он лучший кузнец арсенала и слесарь-механик, в мастерской Дж. Брама - лучшей мастерской Лондона. Позже открыл собственную мастерскую, потом завод в Ламбете * создал "Лабораторию — Модсли". Дизайнер. Машиностроитель. — Создал механизированный суппорт токарного станка, собственной конструкции. Придумал оригинальный набор сменных зубчатых колес. „Изобрел поперечно-строгальный станок с кривошипно-шатунным механизмом. «:оздал или усовершенствовал большое количество чных металлорежущих станков. Строил для России паровые корабельный машины
