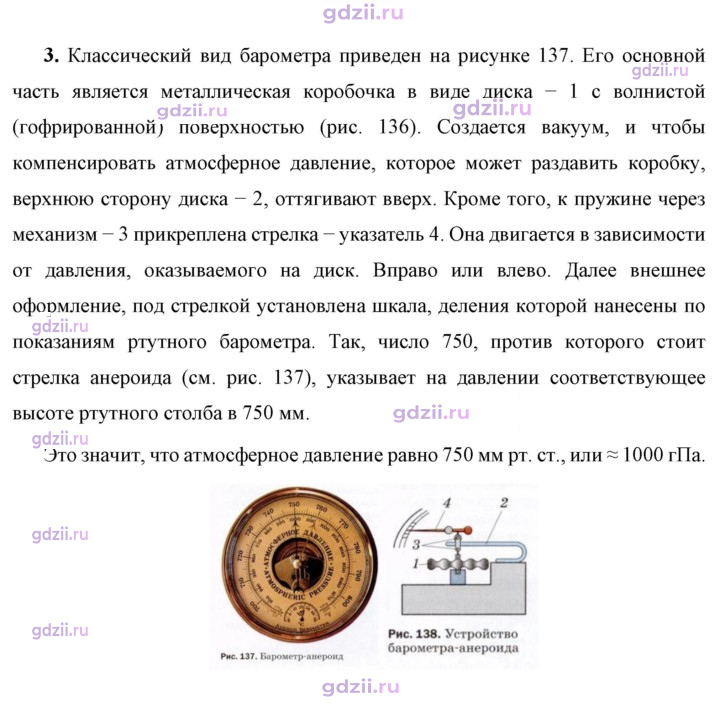

3. Классический вид барометра приведен на рисунке 137. Его основной часть является металлическая коробочка в виде лиска — с волнистой (гофрированной) поверхностью (рис. 136). Создается вакуум, и чтобы компенсировать атмосферное давление, которое может раздавить коробку верхнюю сторону диска — 2, оттягивают вверх. Кроме того, к пружине через механизм — 3 прикреплена стрелка — указатель 4. Она двигается в зависимости от давления, оказываемого на диск. Вправо или влево. Далее внешнее оформление, под стрелкой установлена шкала, деления которой нанесены по показаниям ртутного барометра. Так, число 750, против которого стоит стрелка анероида (см. рис. 137), указывает на давлении соответствующее высоте ртутного столба в 750 мм ‘Это значит, что атмосферное давление равно 750 мм рт. ст., или = 1000 гПа НЦ / м Р. ра 4 2 Г \ 7 3 # ре © 1 © Ре м Рис. 138. Устройство ы барометра-анероида Рис. 137. Барометр-анероид

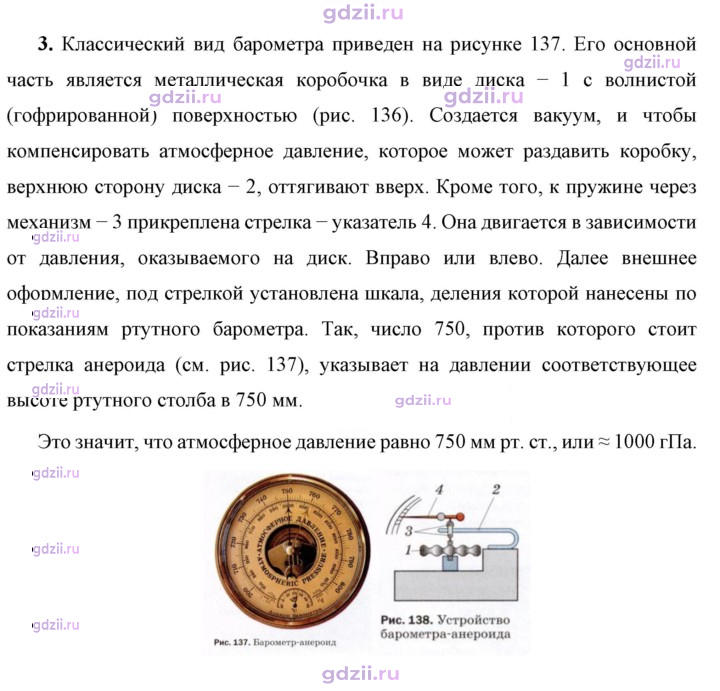

3. Классический вид барометра приведен на рисунке 137. Его основной часть является металлическая коробочка в виде лиска — с волнистой (гофрированной) поверхностью (рис. 136). Создается вакуум, и чтобы компенсировать атмосферное давление, которое может раздавить коробку верхнюю сторону диска — 2, оттягивают вверх. Кроме того, к пружине через механизм — 3 прикреплена стрелка — указатель 4. Она двигается в зависимости от давления, оказываемого на диск. Вправо или влево. Далее внешнее оформление, под стрелкой установлена шкала, деления которой нанесены по показаниям ртутного барометра. Так, число 750, против которого стоит стрелка анероида (см. рис. 137), указывает на давлении соответствующее высо1с ртутного столба в 750 мм Это значит, что атмосферное давление равно 750 мм рт. ст., или = 1000 гПа Рис. 138. Устройство барометра-анероида Рис. 137. Барометр-анероид
