ГДЗ по Физике 7 класс учебник А.В. Перышкин, А.И. Иванов номер 3

3 АН! Т.В

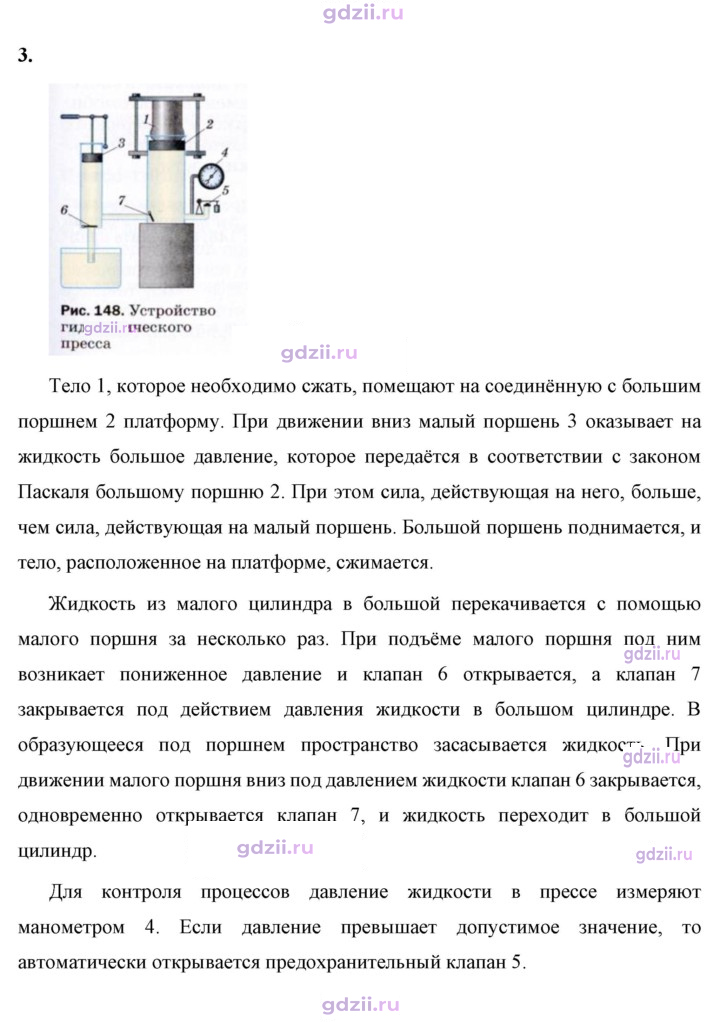

Рис. 148. Устройство ги, ‚ского пресса Тело 1, которое необходимо сжать, помещают на соединённую с большим поршнем 2 платформу. При движении вниз малый поршень 3 оказывает на жидкость большое давление, которое передаётся в соответствии с законом Паскаля большому поршню 2. При этом сила, действующая на него, больше чем сила, действующая на малый поршень. Большой поршень поднимается, и тело, расположенное на платформе, сжимается Жидкость из малого цилиндра в большой перекачивается с помощью малого поршня за несколько раз. При подъёме малого поршня пол ним возникает пониженное давление и клапан 6 открывается, а клапан 7 закрывается под действием давления жидкости в большом цилиндре. В образующееся под поршнем пространство засасывается жидкост” При движении малого поршня вниз под давлением жидкости клапан 6 закрывается одновременно открывается клапан 7, и жидкость переходит в большой цилиндр Для контроля процессов давление жидкости в прессе измеряют манометром 4. Если давление превышает допустимое значение, то автоматически открывается предохранительный клапан 5

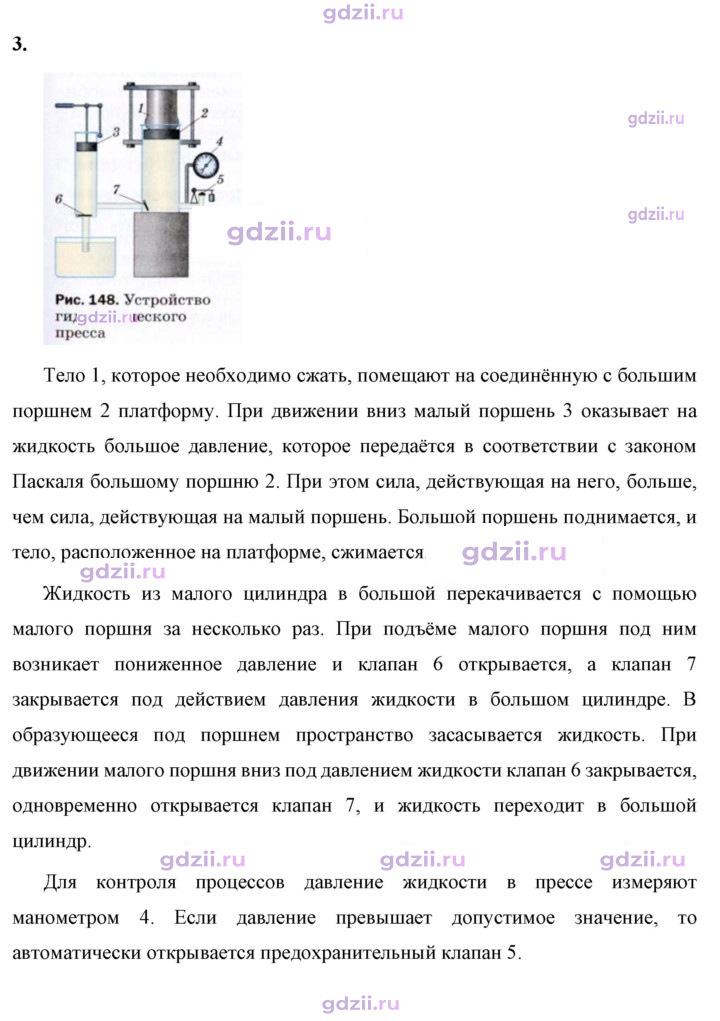

3 т) в Рис. 148. Уст“ тво ги, ского пресса Тело 1, которое необходимо сжать, помещают на соединённую с большим поршнем 2 платформу. При движении вниз малый поршень 3 оказывает на жидкость большое давление, которое передаётся в соответствии с законом Паскаля большому поршню 2. При этом сила, действующая на него, больше чем сила, действующая на малый поршень. Большой поршень поднимается, и тело, расположенное на платформе, сжимается Жидкость из малого цилиндра в большой перекачивается с помощью малого поршня за несколько раз. При подъёме малого поршня под ним возникает пониженное давление и клапан 6 открывается, а клапан 7 закрывается под действием давления жидкости в большом цилиндре. В образующееся под поршнем пространство засасывается жидкость. При движении малого поршня вниз под давлением жидкости клапан 6 закрывается одновременно открывается клапан 7, и жидкость переходит в большой цилиндр Для контроля процессов давление жидкости в прессе измеряют манометром 4. Если давление превышает допустимое значение, то автоматически открывается предохранительный клапан 5
