ГДЗ по Физике 7 класс учебник А.В. Перышкин, А.И. Иванов номер 1

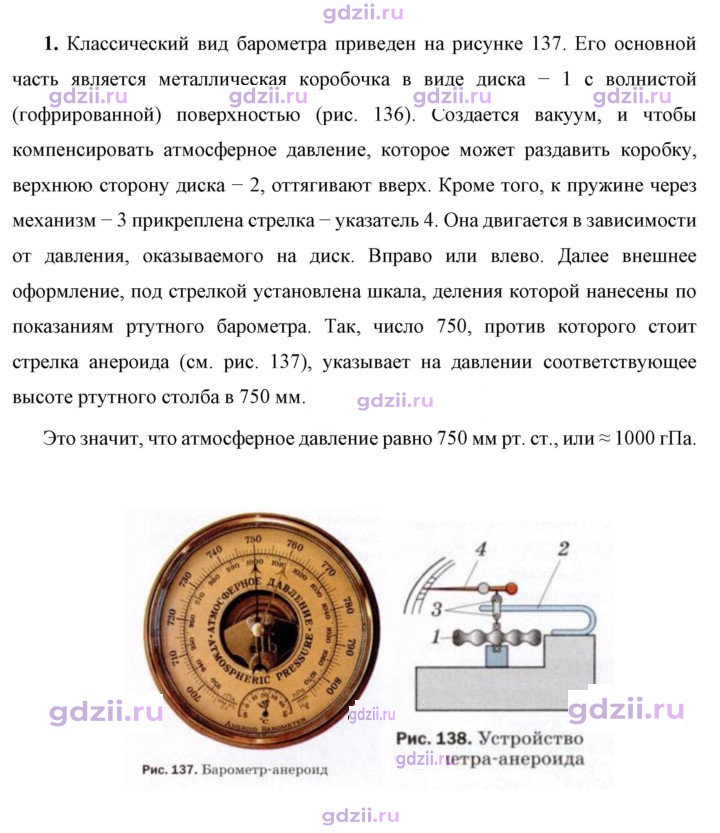

1. Классический вид барометра приведен на рисунке 137. Его основной часть является металлическая коробочка в виде диска — 1 с волнистой (гофрированной) поверхностью (рис. 136). Создается вакуум, и чтобы компенсировать атмосферное давление, которое может раздавить коробку верхнюю сторону диска — 2, оттягивают вверх. Кроме того, к пружине через механизм — 3 прикреплена стрелка — указатель 4. Она двигается в зависимости от давления, оказываемого на диск. Вправо или влево. Далее внешнее оформление, под стрелкой установлена шкала, деления которой нанесены по показаниям ртутного барометра. Так, число 750, против которого стоит стрелка анероида (см. рис. 137), указывает на давлении соответствующее высоте ртутного столба в 750 мм Это значит, что атмосферное давление равно 750 мм рт. ст., или = 1000 гПа / № ыы ! АР 4 2 Не \ Ё "Ка М

Рис. 137. Барометр-анероид итра-анероида

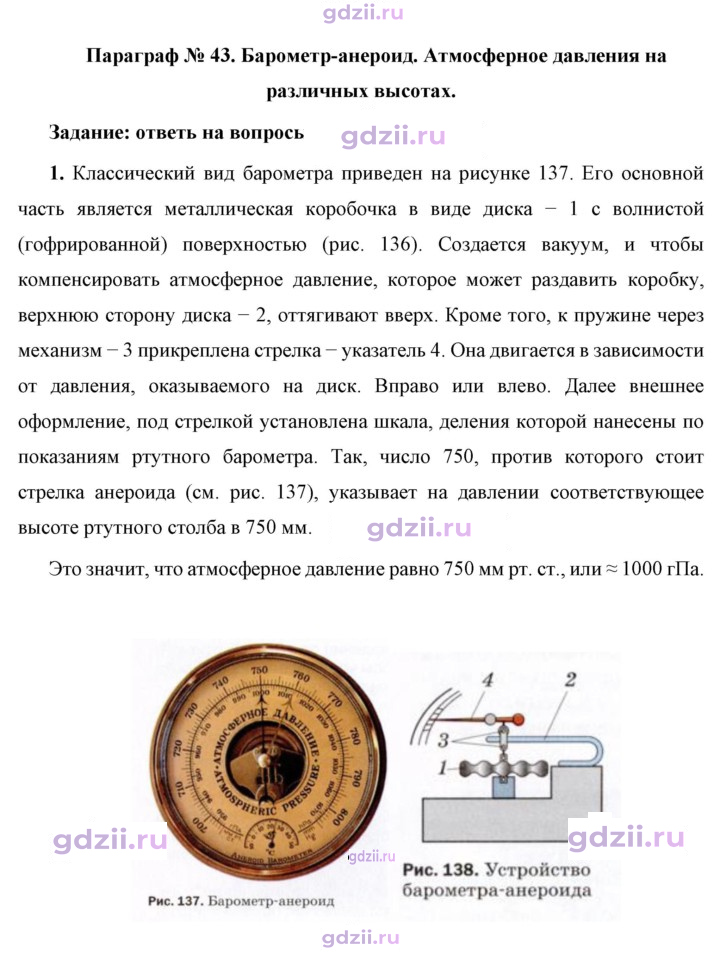

Параграф № 43. Барометр-анероид. Атмосферное давления на различных высотах Задание: ответь на вопрось 1. Классический вид барометра приведен на рисунке 137. Его основной часть является металлическая коробочка в виде диска — с волнистой (гофрированной) поверхностью (рис. 136). Создается вакуум, и чтобы компенсировать атмосферное давление, которое может раздавить коробку верхнюю сторону диска — 2, оттягивают вверх. Кроме того, к пружине через механизм — 3 прикреплена стрелка — указатель 4. Она двигается в зависимости от давления, оказываемого на диск. Вправо или влево. Далее внешнее оформление, под стрелкой установлена шкала, деления которой нанесены по показаниям ртутного барометра. Так, число 750, против которого стоит стрелка анероида (см. рис. 137), указывает на давлении соответствующее высоте ртутного столба в 750 мм Это значит, что атмосферное давление равно 750 мм рт. ст., или = 1000 гПа и ДК ННЯ НРТИу 4 2 а ‘ив и Рис. 138. Устройство Рис. 137. 'Барометр-инерснд барометра-анероида
