ГДЗ по Технологии 5 класс учебник Е.С. Глозман, О.А. Кожина, Ю.Л. Хотунцев, Е.Н. Кудакова номер 83

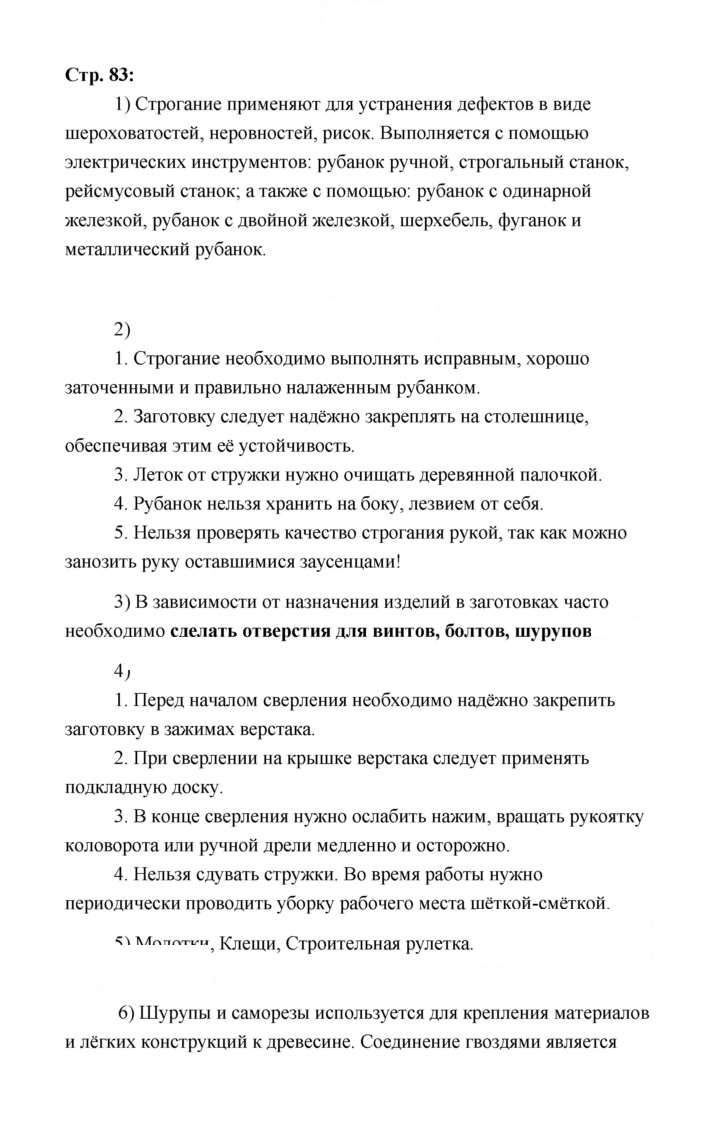

Стр. 83 1) Строгание применяют для устранения дефектов в виде шероховатостей, неровностей, рисок. Выполняется с помощью электрических инструментов: рубанок ручной, строгальный станок рейсмусовый станок; а также с помощью: рубанок с одинарной железкой, рубанок с двойной железкой, шерхебель, фуганок и металлический рубанок 2) 1. Строгание необходимо выполнять исправным, хорошо заточенными и правильно налаженным рубанком 2. Заготовку следует надёжно закреплять на столешнице обеспечивая этим её устойчивость 3. Леток от стружки нужно очищать деревянной палочкой 4. Рубанок нельзя хранить на боку, лезвием от себя 5. Нельзя проверять качество строгания рукой, так как можно занозить руку оставшимися заусенцами! 3) В зависимости от назначения изделий в заготовках часто необходимо слелать отверстия для винтов, болтов, шурупов 4 1. Перед началом сверления необходимо надёжно закрепить заготовку в зажимах верстака 2. При сверлении на крышке верстака следует применять подкладную доску 3. В конце сверления нужно ослабить нажим, вращать рукоятку коловорота или ручной дрели медленно и осторожно 4. Нельзя сдувать стружки. Во время работы нужно периодически проводить уборку рабочего места шёткой-смёткой &\ Мопотки, Клещи, Строительная рулетка 6) Шурупы и саморезы используется для крепления материалов и лёгких конструкций к древесине. Соединение гвоздями является

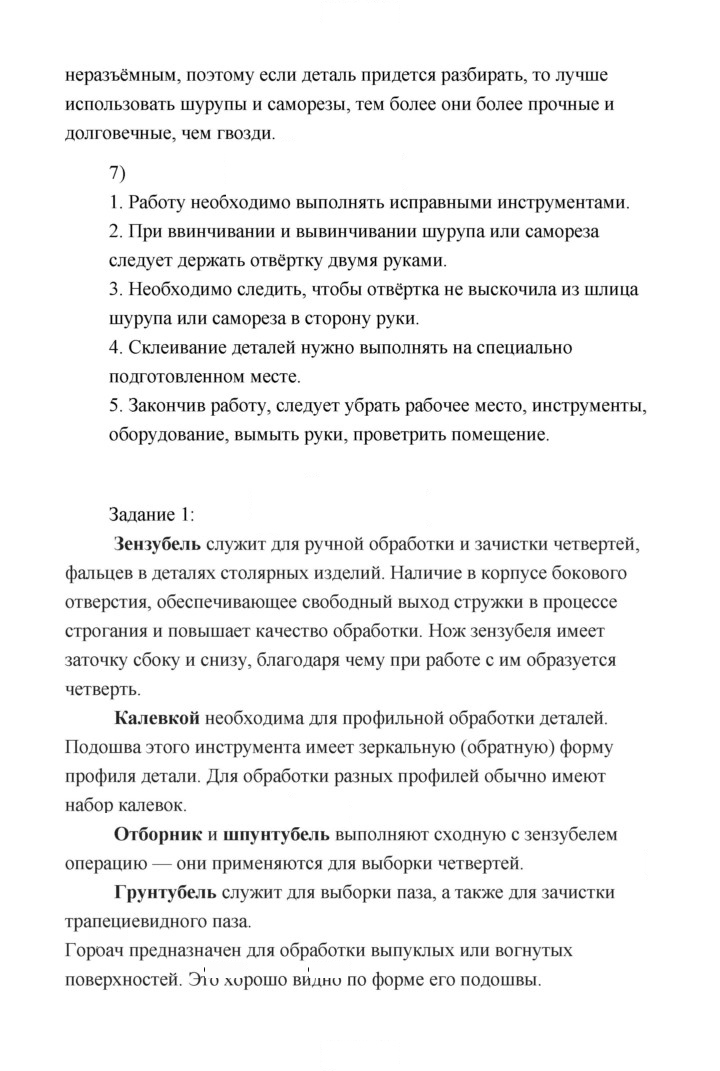

неразъёмным, поэтому если деталь придется разбирать, то лучше использовать шурупы и саморезы, тем более они более прочные и долговечные, чем гвозди 7) 1. Работу необходимо выполнять исправными инструментами 2. При ввинчивании и вывинчивании шурупа или самореза следует держать отвёртку двумя руками 3. Необходимо следить, чтобы отвёртка не выскочила из шлица шурупа или самореза в сторону руки 4. Склеивание деталей нужно выполнять на специально подготовленном месте 5. Закончив работу, следует убрать рабочее место, инструменты оборудование, вымыть руки, проветрить помещение Задание 1 Зензубель служит для ручной обработки и зачистки четвертей фальцев в деталях столярных изделий. Наличие в корпусе бокового отверстия, обеспечивающее свободный выход стружки в процессе строгания и повышает качество обработки. Нож зензубеля имеет заточку сбоку и снизу, благодаря чему при работе с им образуется четверть Калевкой необходима для профильной обработки деталей Подошва этого инструмента имеет зеркальную (обратную) форму профиля детали. Для обработки разных профилей обычно имеют набор калевок Отборник и шпунтубель выполняют сходную с зензубелем операцию — они применяются для выборки четвертей Грунтубель служит для выборки паза, а также для зачистки трапециевидного паза Гороач предназначен для обработки выпуклых или вогнутых поверхностей. Это хорошо видно по форме его подошвы

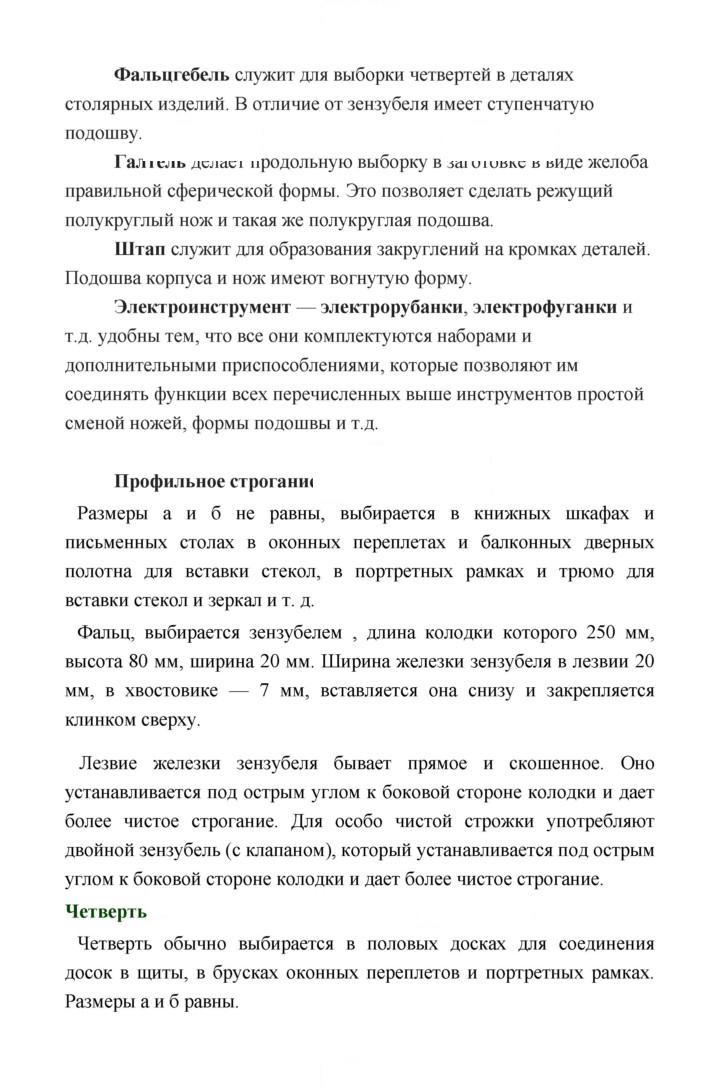

Фальцгебель служит для выборки четвертей в деталях столярных изделий. В отличие от зензубеля имеет ступенчатую подошву Галтсль делас: ипродольную выборку В зан отовкс в виде желоба правильной сферической формы. Это позволяет сделать режущий полукруглый нож и такая же полукруглая подошва Штап служит для образования закруглений на кромках деталей Подошва корпуса и нож имеют вогнутую форму Электроинструмент — электрорубанки, электрофуганки и т.д. удобны тем, что все они комплектуются наборами и дополнительными приспособлениями, которые позволяют им соединять функции всех перечисленных выше инструментов простой сменой ножей, формы подошвы и т.д Профильное строгани‹ Размеры а и б не равны, выбирается в книжных шкафах и письменных столах в оконных переплетах и балконных дверных полотна для вставки стекол, в портретных рамках и трюмо для вставки стекол и зеркал и т. д Фальц, выбирается зензубелем ‚ длина колодки которого 250 мм высота 80 мм, ширина 20 мм. Ширина железки зензубеля в лезвии 20 мм, в хвостовике — 7 мм, вставляется она снизу и закрепляется клинком сверху Лезвие железки зензубеля бывает прямое и скошенное. Оно устанавливается под острым углом к боковой стороне колодки и дает более чистое строгание. Для особо чистой строжки употребляют двойной зензубель (с клапаном), который устанавливается под острым углом к боковой стороне колодки и дает более чистое строгание Четверть Четверть обычно выбирается в половых досках для соединения досок в щиты, в брусках оконных переплетов и портретных рамках Размеры а и 6 равны

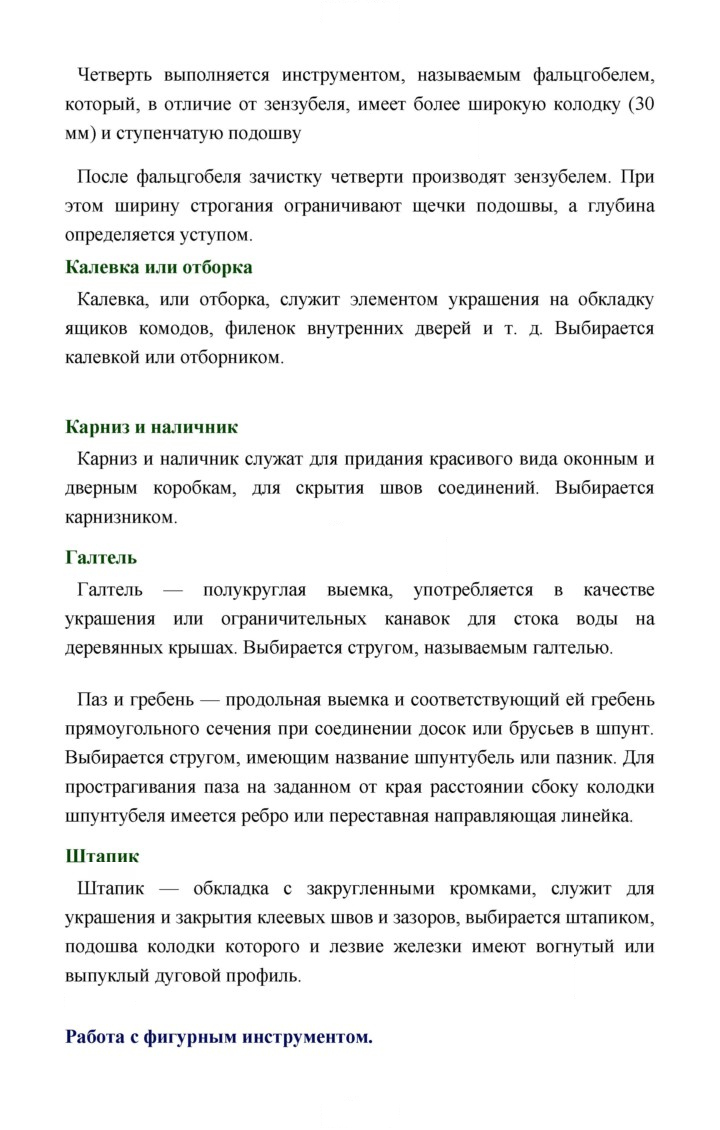

Четверть выполняется инструментом, называемым фальцгобелем который, в отличие от зензубеля, имеет более широкую колодку (30 мм) и ступенчатую подошву После фальцгобеля зачистку четверти производят зензубелем. При этом ширину строгания ограничивают щечки подошвы, а глубина определяется уступом Калевка или отборка Калевка, или отборка, служит элементом украшения на обкладку ящиков комодов, филенок внутренних дверей и т. д. Выбирается калевкой или отборником Карниз и наличник Карниз и наличник служат для придания красивого вида оконным и дверным коробкам, для скрытия швов соединений. Выбирается карнизником Галтель Галтель — — полукруглая выемка, употребляется в качестве украшения или ограничительных канавок для стока воды на деревянных крышах. Выбирается стругом, называемым галтелью Паз и гребень — продольная выемка и соответствующий ей гребень прямоугольного сечения при соединении досок или брусьев в шпунт Выбирается стругом, имеющим название шпунтубель или пазник. Для прострагивания паза на заданном от края расстоянии сбоку колодки шпунтубеля имеется ребро или переставная направляющая линейка Штапик Штапик — обкладка с закругленными кромками, служит для украшения и закрытия клеевых швов и зазоров, выбирается штапиком подошва колодки которого и лезвие железки имеют вогнутый или выпуклый дуговой профиль Работа с фигурным инструментом

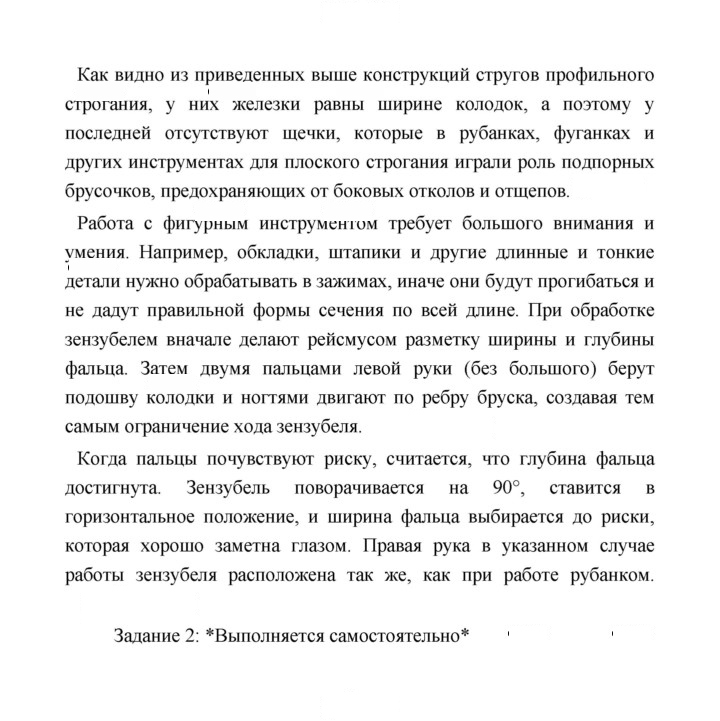

Как видно из приведенных выше конструкций стругов профильного строгания, у них железки равны ширине колодок, а поэтому у последней отсутствуют щечки, которые в рубанках, фуганках и других инструментах для плоского строгания играли роль подпорных брусочков, предохраняющих от боковых отколов и отщепов Работа с фигурным инструментом требует большого внимания и умения. Например, обкладки, штапики и другие длинные и тонкие детали нужно обрабатывать в зажимах, иначе они будут прогибаться и не дадут правильной формы сечения по всей длине. При обработке зензубелем вначале делают рейсмусом разметку ширины и глубины фальца. Затем двумя пальцами левой руки (без большого) берут подошву колодки и ногтями двигают по ребру бруска, создавая тем самым ограничение хода зензубеля Когда пальцы почувствуют риску, считается, что глубина фальца достигнута. Зензубель поворачивается на 90°, ставится в горизонтальное положение, и ширина фальца выбирается до риски которая хорошо заметна глазом. Правая рука в указанном случае работы зензубеля расположена так же, как при работе рубанком Задание 2: *Выполняется самостоятельно*
