ГДЗ по Физике 11 класс учебник Г.Я. Мякишев, Б.Б. Буховцев, В.М. Чаругин, В.И. Николаева, Н.А. Парфеньтьевой номер 109

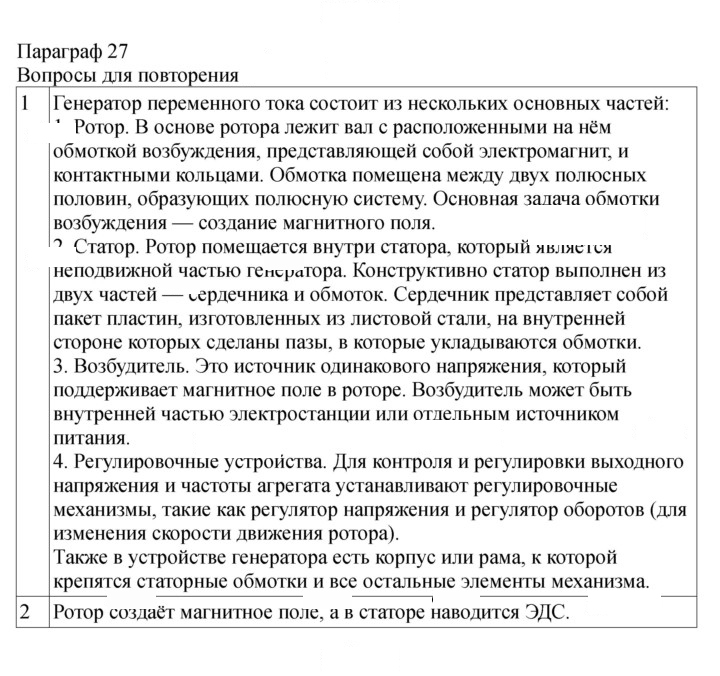

Параграф 27 Вопросы для повторения Генератор переменного тока состоит из нескольких основных частей * Ротор. В основе ротора лежит вал с расположенными на нём обмоткой возбуждения, представляющей собой электромагнит, и контактными кольцами. Обмотка помещена между двух полюсных половин, образующих полюсную систему. Основная залача обмотки возбуждения — создание магнитного поля Э Статор. Ротор помещается внутри статора, который является неподвижной частью гёнсратора. Конструктивно статор выполнен из двух частей — „ёрдечника и обмоток. Сердечник представляет собой пакет пластин, изготовленных из листовой стали, на внутренней стороне которых сделаны пазы, в которые укладываются обмотки 3. Возбудитель. Это источник одинакового напряжения, который поддерживает магнитное поле в роторе. Возбудитель может быть внутренней частью электростанции или отлельным источником питания 4. Регулировочные устроиства. Для контроля и регулировки выходного напряжения и частоты агрегата устанавливают регулировочные механизмы, такие как регулятор напряжения и регулятор оборотов (для изменения скорости движения ротора) Также в устройстве генератора есть корпус или рама, к которой крепятся статорные обмотки и все остальные элементы механизма НТН Петя, НОВ ан Ротор создаёт магнитное поле, а в статоре наводится ЭДС

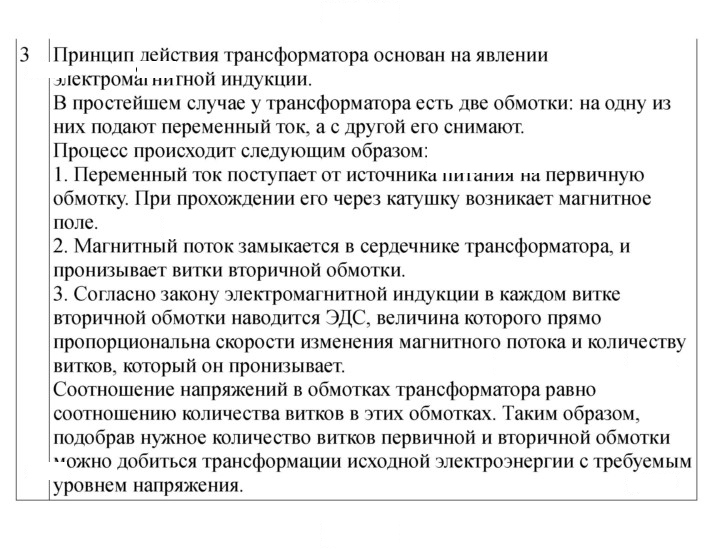

3 'Принцип лействия трансформатора основан на явлении электрома: ни гной индукции В простейшем случае у трансформатора есть две обмотки: на одну из них подают переменный ток, а с другой его снимают Процесс происходит следующим образом 1. Переменный ток поступает от источника питания на первичную обмотку. При прохождении его через катушку возникает магнитное поле 2. Магнитный поток замыкается в сердечнике трансформатора, и пронизывает витки вторичной обмотки 3. Согласно закону электромагнитной индукции в каждом витке вторичной обмотки наводится ЭДС, величина которого прямо пропорциональна скорости изменения магнитного потока и количеству витков, который он пронизывает Соотношение напряжений в обмотках трансформатора равно соотношению количества витков в этих обмотках. Таким образом подобрав нужное количество витков первичной и вторичной обмотки ‘‘ожно добиться трансформации исходной электроэнергии с требуемым уровнем напряжения
